Moteur frein asynchrone
- Asynchrones en exécution fermée ventilation extérieure – rotor à cage
- Classe d’isolation F – Degré de protection IP 55, Multifréquence 50 – 60 HZ
- Puissance 0,12 à 30 kW – IEC 63 à 200
- 2-4 Pôles / Vitesse 3000 – 1500 T/Min
- Tension 230 Y / 400 Δ (taille 63 à 112) – 400 Y / 690 Δ (taille 132 à 200)

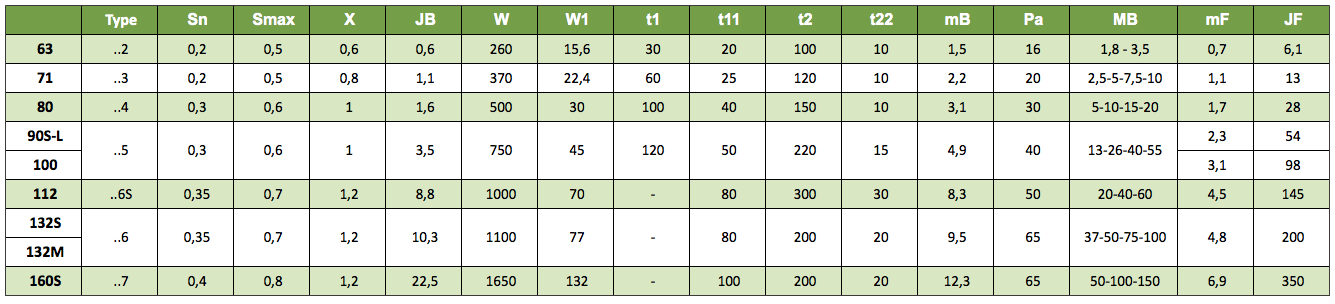

Moteurs freins à courant continu

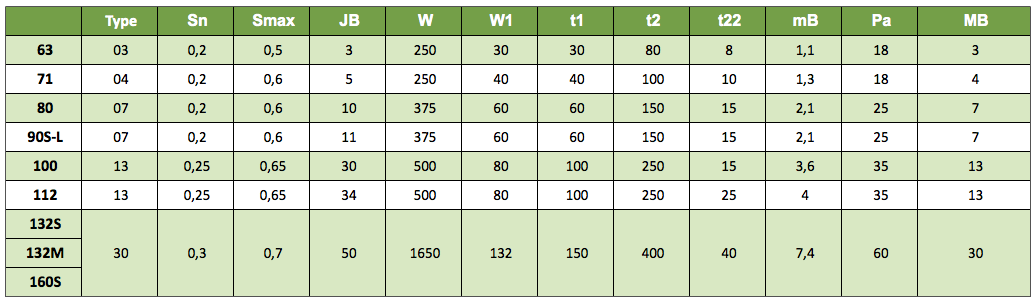

Moteurs freins à courant alternatif
Légendes des tableaux moteurs freins
- Sn : entrefer nominal (mm)
- Smax : entrefer maximal (mm)
- X : jeu du levier de déblocage
- JB : moment d’’inertie du disque frein (kgcm2)
- W : énergie maximale pouvant être dissipée par le frein (MJ)
- t1 : temps de déblocage du frein (ms)
- t2 : temps de montée du moment du freinnage (ms)
- mB : poids (Kg)
- Pa : puissance absorbée (VA)
- MB : couples de freinage disponibles (Nm).
